VI. Монтаж системы потолочного обогрева ECOFILM

Система потолочного обогрева монтируется из самостоятельно изготавливаемых нагревательных полос из нагревательной плёнки ECOFILM C.

Для монтажа необходимы следующие материалы и инстументы:


a) коннектор (по 2 на каждую нагревательную полосу)
b) корпус коннектора
c) скотч
d) обжимные клещи
e) соединительные провода
f) степлер
g) ножницы

Установка системы потолочного обогрева ECOFILM C в потолочные конструкции под гипсокартон.

Другие типы установки (под вагонку, декоративные панели и т.д.) осуществляется аналогично.

Перед установкой проверьте параметры электропитания и сечение проводов – они должны соответствовать подключаемой нагрузке!

1)Разрезание плёнки в соответствии с планом укладки

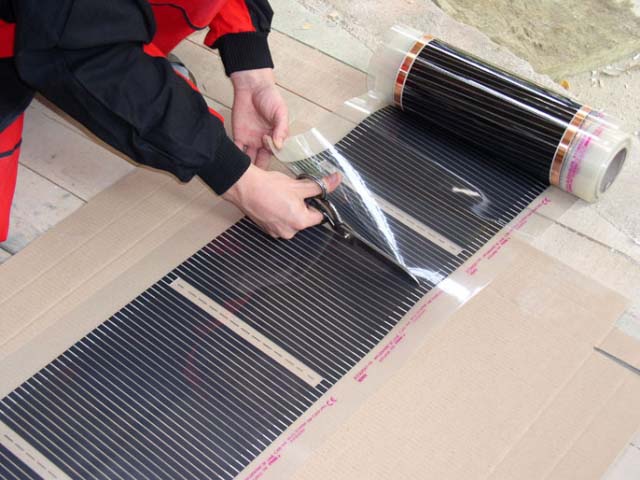

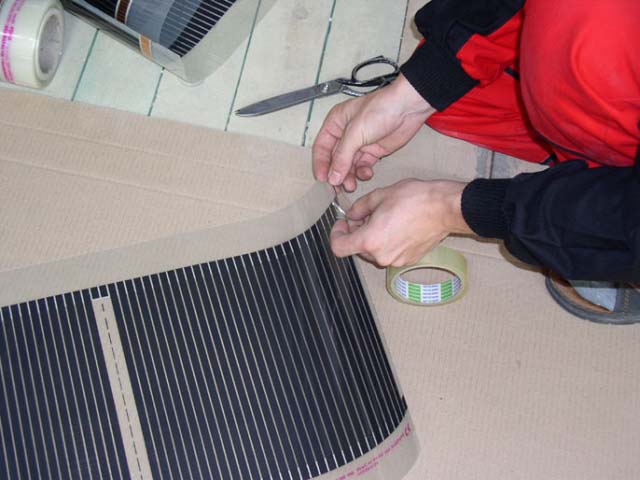

Отрежьте от рулона полосы необходимой длины, соответствующей Вашему плану укладки.

- Разрезайте полосы плёнки только по горизонтали, по специальным отмеченным линиям или точно между графитовыми полосами;
- Не нарушайте целостности пленки (не делайте в ней разрезов, отверстий и т.п.);
- Гвозди, зажимы и другие фиксирующие приспособления можно использовать только на лицевой стороне пленки на расстоянии не меньше 11 мм от её нагревательной (активной) части (медной полосы и гомогенизированного графита);
- Длина отрезаемой части может быть кратна либо 320 мм ( по специальным пробелам), либо 10 мм(между графитовыми полосами).

2) Изоляция обрезанных краев

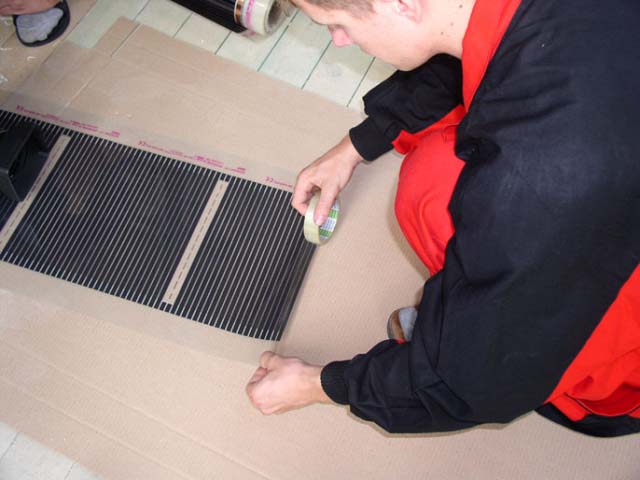

В случае обрезания 320 мм, необходима изоляция только открытой медной полосы при помощи обычного скотча.


В случае – 10 мм, должен быть полностью изолирован обрезаемый край.

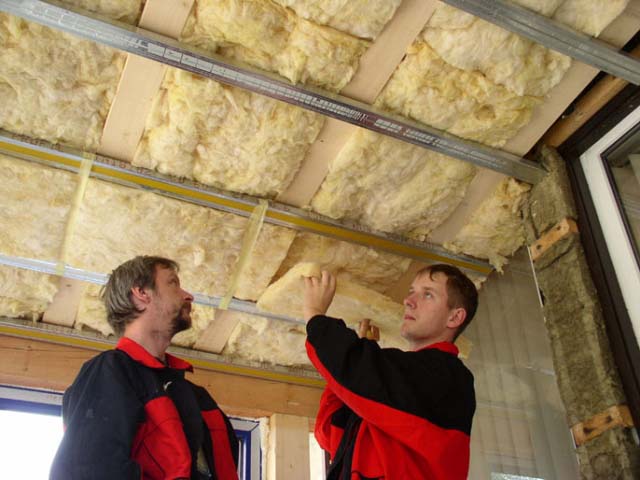

3) Установите в потолочную конструкцию теплоизоляцию

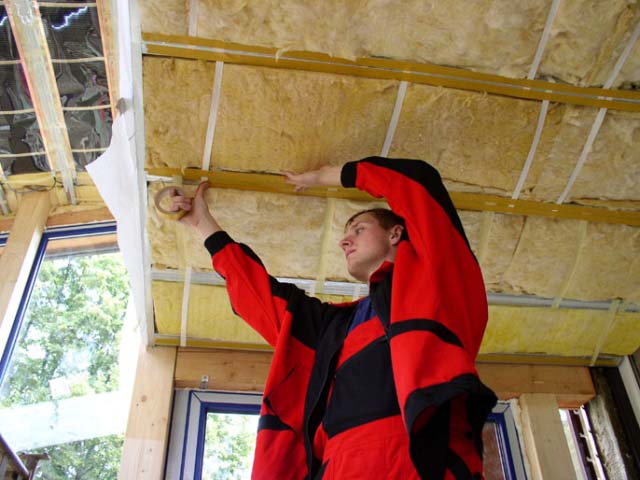

4) Закрепите на направляющих для гипсокартона двухсторонний скотч для крепления нагревательной плёнки.

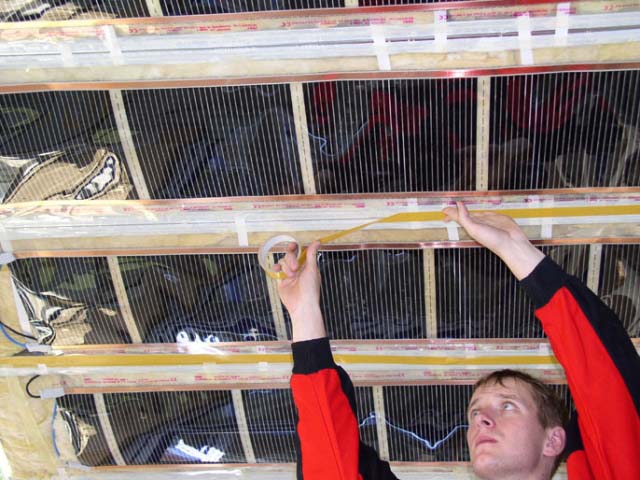

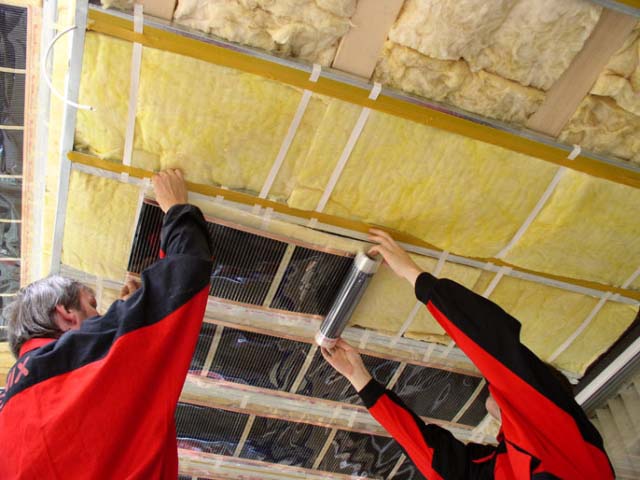

5) Закрепите плёнку с помощью двухстороннего скотча к направляющим.

В случае крепления плёнки к деревянным конструкциям возможно использовать строительный степлер. Крепление допускается только через ненагревающиеся поля плёнки!

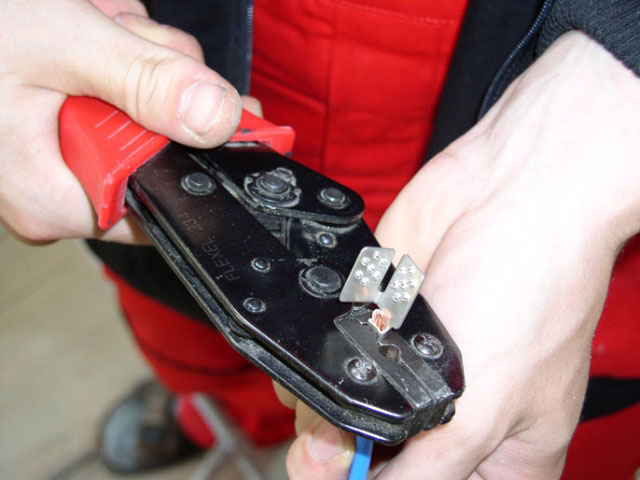

6) Отмерьте провода для соединения пленки и присоедените их к коннекторам

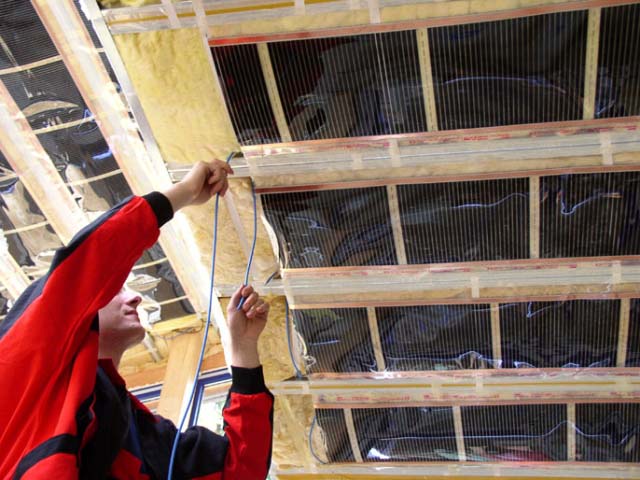

7) Проложите провода за направляющими для гипсокартона.

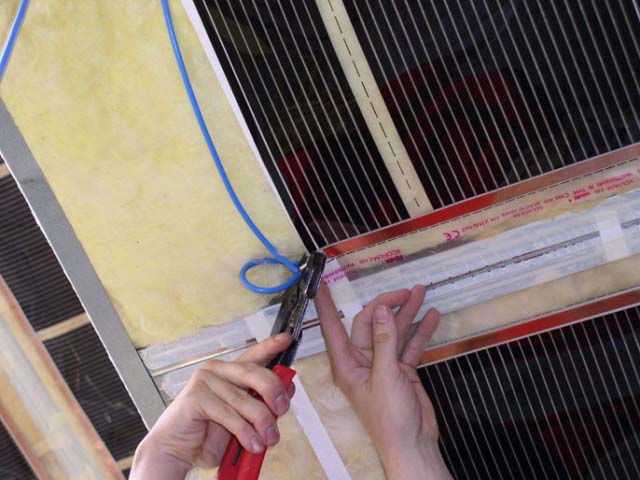

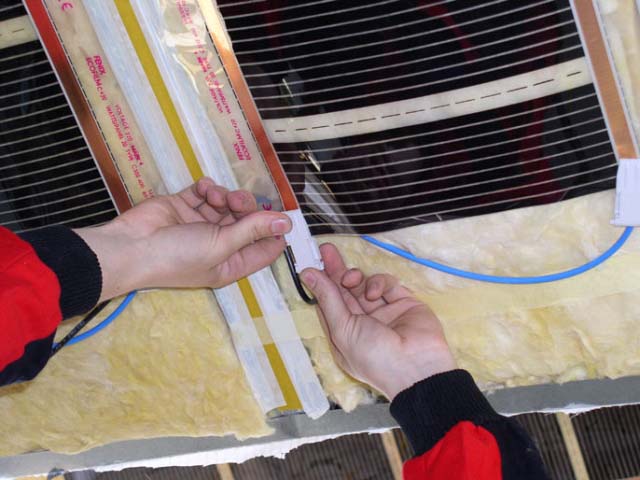

8) Закрепите коннекторы на токоведущих дорожках нагревательной плёнки.

Все соединения необходимо делать в соответствии с монтажной схемой соединений:

9) Закройте места соединений корпусами коннекторов.

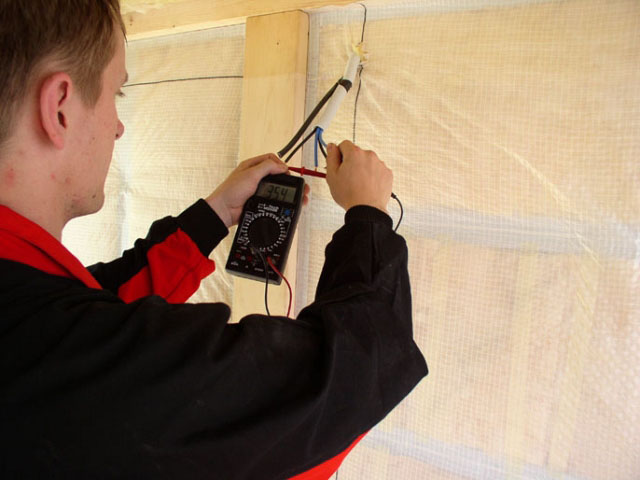

10) Проверьте правильность подсоединений сверяясь со схемой укладки и монтажной схемой соединений.  Замерьте параметры системы и сравните с расчётными.

В случае необходимости дополнительно закрепите нагревательную плёнку.

11) Установите и закрепите пароизоляционную плёнку.

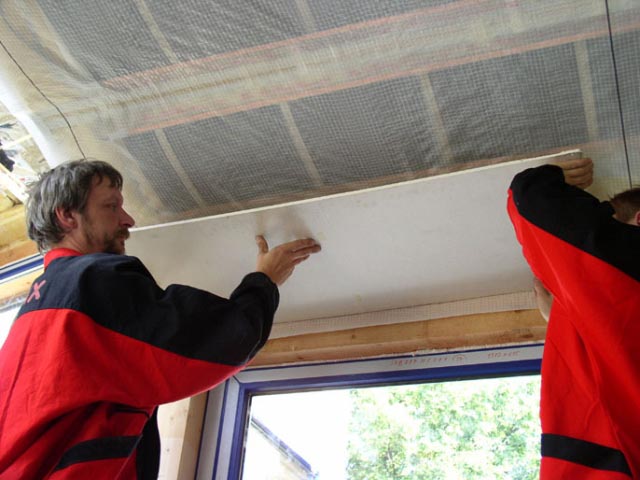

12) Установите потолочное покрытие.

Крепление потолочного покрытия осуществляется только к направляющим в местах прохождения ненагревающихся полей плёнки!

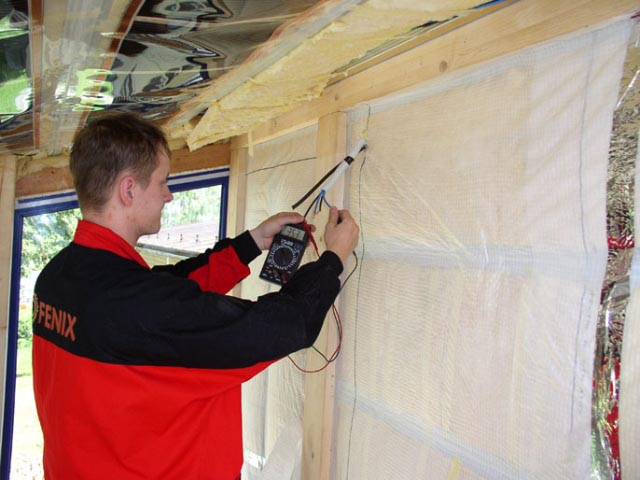

13) Замерьте параметры системы и сравните их с расчётными и замереными до монтажа покрытия.

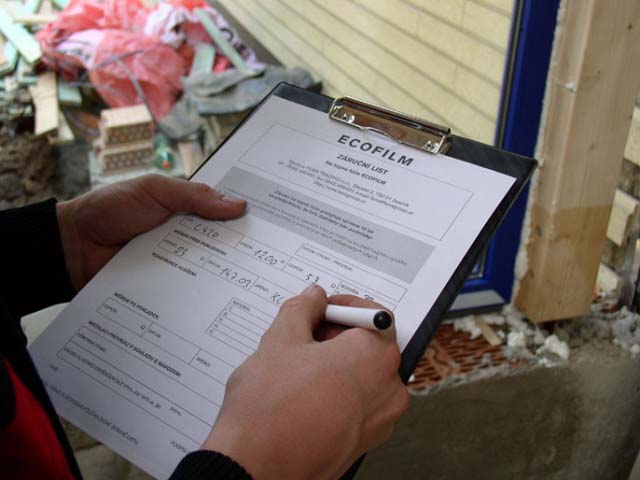

Занесите данные в схему укладки и гарантийный талон.

14) Запуск системы обогрева ECOFILM

Система ECOFILM может быть включена, без каких бы то ни было специальных подготовительных операций. Для запуска системы необходимо подсоединить её к заранее установленному  и подключенному к электрической сети терморегулятору.

Также Вы можете ознакомиться с видеоинструкцией по установке потолочного инфракрасного обогрева ECOFILM C.

Выбрав систему прямого электрического обогрева FENIX легко убедиться в её универсальности, высокой эффективности, долговечности, безопасности, надёжности, отсутствии эксплуатационных расходов, легкости установки и регулировки температуры.
